柴油發電機組氣缸體與氣缸蓋在使用中發生變形是普遍存在的現象。氣缸體和氣缸蓋的接觸平面往往產生翹曲變形。氣缸體變形會嚴重影響柴油機的裝配質量。氣缸體變形會造成氣缸密封不嚴、漏氣、漏水和漏油，甚至使燃?xì)鉀_壞氣缸墊，導致柴油機動力不足。
   一、平面變形的原因
   1、制造時，未進行時效處理或時效處理不充分，零件內應力很大，在發動機工作過程中受到高溫作用，內應力重新分配，達到新的平衡，造成零件變形。
   2、柴油機長時間工作，螺孔周圍在拉伸應力作用下產生變形。
   3、氣缸蓋螺母的擰緊扭力過大，擰力不均或未按規定次序擰緊，使平面翹曲。
   4、在高溫下拆卸氣缸蓋，使平面不平。
   5、新機器或大修后的機器走熱后，氣缸蓋螺母未重新緊固。
   6、用焊補法修理氣缸體或氣缸蓋時，使其受熱變形了。
   二、平面變形的檢驗方法
   1、顯示劑法   在平臺上涂一層顯示劑，把被檢驗的氣缸蓋或氣缸體放在平臺上對磨，如果顯示劑均勻分布在平面上，說明平面平整。否則說明平面不平。

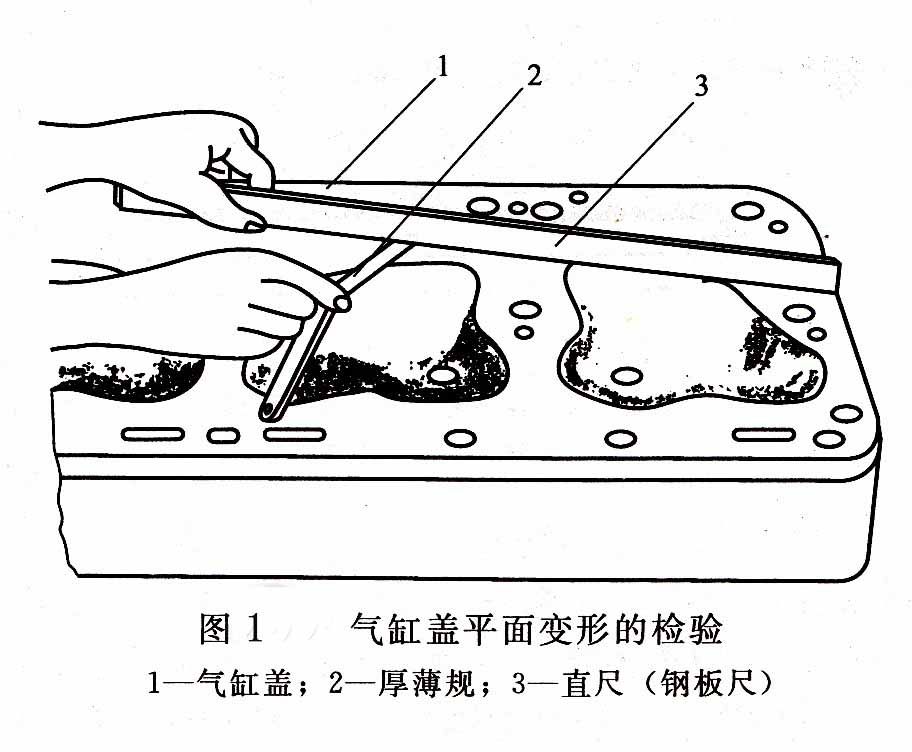

   2、測量法    檢驗時，將直尺側立在被測平面上，再用厚薄規測量直尺與平面間的間隙（在不同位置多次測量）。如圖1所示。有條件的，可用平面度檢測儀進行測量。

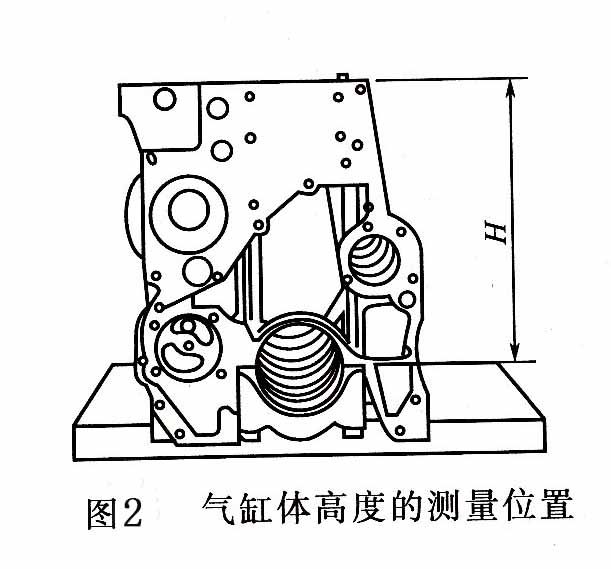

   氣缸體上平面經過修磨后，應檢查氣缸體的高度H（即曲軸主軸承孔中心至氣缸體上平面的距離），其值應在允許范圍內，測量位置如圖2所示。不同的發動機，其數值是不同的，在修理時要仔細查看說明書。

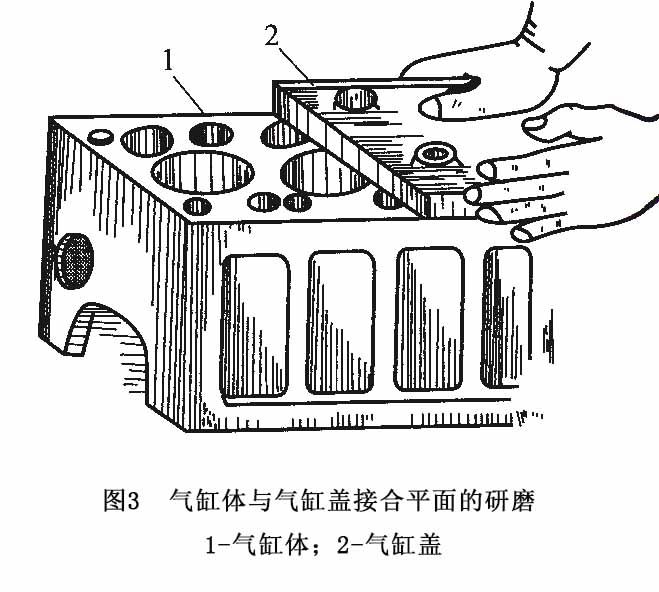

   3、氣缸體和氣缸蓋不平也可以用鏟刀鏟平或涂上研磨膏，把氣缸蓋放在氣缸體上扣合研磨，如圖3所示。

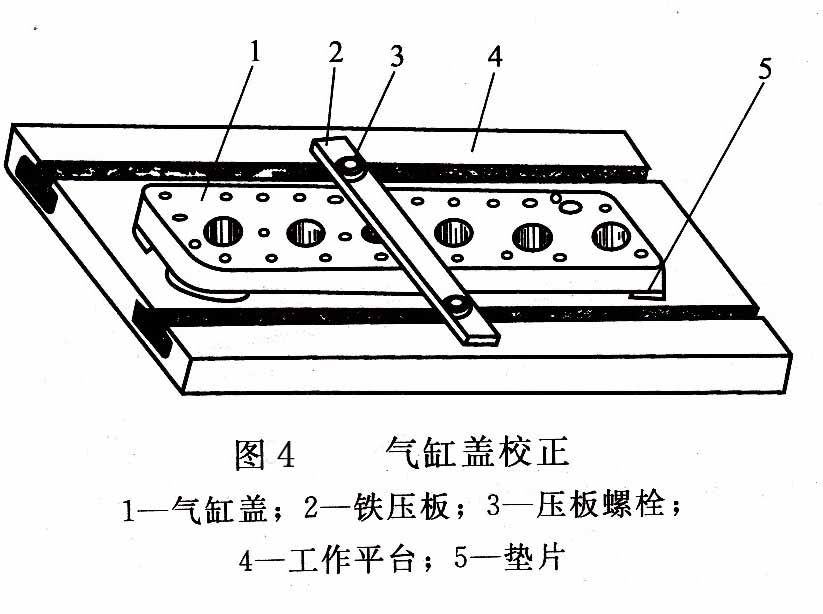

   4、氣缸蓋的翹曲，可用敲壓法校正。圖4為敲壓法修復柴油機氣缸蓋的方法。先將厚度約為氣缸蓋變形量4倍的鋼片墊放在氣缸蓋與平板之間。把壓板壓在氣缸蓋中部，擰緊螺栓，使氣缸蓋中部的平面貼在平板面上，用小鐵錘沿氣缸蓋筋上敲擊2~3遍，以減小受壓變形時產生的內應力，停留5分鐘后，將壓板移裝到全長1/3處敲擊，最后再移到另一端1/3處進行壓校敲擊。若氣缸蓋在對角方向翹曲，則壓板應斜壓在氣缸蓋上。若壓校過量，可以把氣缸蓋放在鍛工的烘爐旁烘熱片刻即可消除。
