前面已經為各位分別介紹了10KW高壓發電機電纜直埋敷設、電纜管道敷設的設計及施工精細化標準，下面繼續跟大家分享下電纜溝/工作井敷設的設計及施工各項需要注意的要素。



一、適用范圍

適用于10kV電纜工程的磚砌電纜溝、電纜管道（溝）工程配套的工作井的施工。



二、主要引用標準

GB 50210 《建筑裝飾裝修工程施工質量驗收規范》

GB 50204 《混凝土結構工程施工質量驗收規范》

GB 50203 《砌體工程施工質量驗收規范》

GB 50202 《建筑地基基礎工程施工質量驗收規范》

GB 50217 《電力工程電纜設計規范》

GB 50168 《電氣裝置安裝工程電纜線路施工及驗收規范》

DL/T 5221 《城市電力電纜線路》

Q/CSG11105-2008 《南方電網工程施工工藝控制規范》

《中國南方電網有限責任公司電網建設施工作業指導書 第四部分：配網工程》

《中國南網公司10kV和35kV配網標準設計（2011年版）》



三、設計要求

1、磚砌電纜溝

（1）電纜壕溝嚴禁平行設置于管道的正上方或下方，嚴禁布置熱力管道，嚴禁有易燃氣體或易燃液體的管道穿越。

（2）電纜路徑的上下左右轉向部位，均應滿足電纜允許彎曲半徑要求。如下表所示。

圖1：允許最小彎曲半徑

（3）溝體的開挖深度，應按設計要求執行。開挖施工中不得超挖，如發生超挖，應用石粉回填夯實至設計深度。

（4）溝體開挖后，應按現場的土質的堅實情況進行必要的溝底夯實及溝底平整。

（5）在溝底搗制C15混凝土板基礎，墊層厚度為行人：100mm 行車：150mm。搗制混凝土板基礎要平直，澆灌過程中用平板振動器震搗。

（6）當電纜溝出現高差時，需進行放坡處理，坡度不宜大于15°。

（7）電纜溝低于地下水位、電纜溝與工業水管溝并行鄰近，宜加強電纜構筑物防水處理。

（8）電纜溝與工業水管溝交叉時，電纜溝宜位于工業水管溝的上方。

（9）電纜溝宜每隔20m設置自然集水口一個, 電纜構筑物應實現排水暢通，電纜溝縱向排水坡不小于0.5%。必要時應實施機械排水。集水口采用Φ200PVC管，管內充滿細砂。

（10）磚砌電纜溝溝壁磚砌灰縫必須飽滿，砂漿強度達到設計強度的70％后才允許砂漿抹面。電纜溝長度超過50米時，砌體及壓梁應設置伸縮縫。內壁及溝底用1:2水泥防水砂漿（摻5％水泥重量防水劑）批擋抹面15厚，宜分兩層抹面并壓光。

（11）質量要求：磚砌電纜溝中心線偏差≤10mm（每段或每50m）、平整度偏差≤3mm、溝頂及埋件水平偏差≤3mm、溝壁截面尺寸偏差≤3mm；

（12）磚砌電纜溝設C20混凝土壓頂，壓角采用L75X6角鋼。要求工作井蓋板頂面標高應與行車路面標高一致。

（13）電纜溝或工作井內通道的凈寬 ，不宜小于下表所列值。



圖2：工作井內通道的凈寬



注：*淺溝內可不設置支架，勿需有通道

（14）電纜支架宜選用復合材料支架，電纜支架的強度，應滿足電纜及其附件荷重和安裝維護的受力要求，且應符合下列規定:

a)有可能短暫上人時，計入900N的附加集中荷載。

b)機械化施工時，計入縱向拉力、橫向推力和滑輪重量等影響。

c)在戶外時，計入可能有覆冰、雪和大風的附加荷載。

d)電纜溝支架縱向間距800mm處安裝。電纜支架的安裝，應當平直。各支架的同層橫檔應在同一水平面上，其高低偏差不應大于5mm。在有坡度的電纜溝內的電纜支架，應有與電纜溝或建筑物相同的坡度。

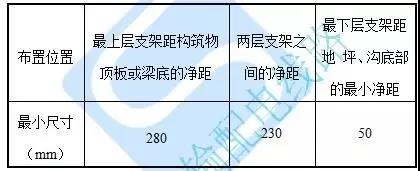

e)水平敷設時電纜支架的最上層、最下層及兩層之間布置尺寸，應不小于下表所列值。



圖3：層、最下層及兩層之間的最小布置尺寸



f)沉底的電纜溝宜每隔20m設置檢查井,每隔60m設置一個工作井，每隔200m設置電纜中間頭井。浮面電纜溝與轉角井、三通井、四通井等連接處，宜按20％坡度將電纜溝底部 進行縱向放坡。

g)回填土按200mm厚分層夯實,夯實遍數根據土質壓實系數及所用機具確定?；靥钔敛荒苡泻g性物質，不能有木塊、碎布等有機物，以防誘發白蟻。

h)電纜走廊在人行道上設置電纜標志牌;在綠化帶或泥土路段設置電纜標志樁。電纜標志牌宜每隔10m處設置。標志樁宜每隔20m處設置。所有工作井口需設置電纜標志牌。



2、工作井

（1）工作井的開挖深度，應按設計要求執行。開挖施工中不得超挖，如發生超挖，應用石粉回填夯實至設計深度。

（2）開挖后，應按現場的土質的堅實情況進行必要的井坑夯實及平整。

（3）排管行人井及電纜溝井的井壁為磚砌，排管行車井壁及封閉式工作井為現澆混凝土結構。

（4）在井坑底板搗制C15混凝土板基礎，行人井墊層厚度為200mm，行車井墊層厚度為100mm。搗制混凝土板基礎要平直，澆灌過程中用平板振動器震搗。

（5）井坑底板設置自然集水口一個,排水坡不小于0.5%。集水口采用Φ200PVC管，管內充滿細砂。

（6）磚砌工作井溝壁磚砌灰縫必須飽滿，砂漿強度達到設計強度的70％后才允許砂漿抹面。內壁及溝底用1:2水泥防水砂漿（摻5％水泥重量防水劑）批擋抹面15厚，宜分兩層抹面并壓光。

（7）質量要求：中心線偏差≤10mm（每平面）、平整度偏差≤3mm，垂直度偏差≤3mm，埋件水平偏差≤3mm，溝壁截面尺寸偏差≤3mm；

（8）現澆混凝土采用清水混凝土工藝施工，混凝土強度達到設計強度的70％后才允許回填土。

（9）單層排管直線段宜50m設置一個工作井，每200m設置一個敞開式中間頭井。多層排管直線段宜80m設置一個工作井，工作井采用半敞開式結構。

（10）每座封閉式工作井的頂板應設置直徑不小于700mm人孔兩個。

（11）每座工作井內的兩側除需預埋供安裝立柱支架等鐵件外，在頂板和底板以及于排管接口部位，還需預埋供吊裝電纜用的吊環以及供電纜敷設施工所需的拉環。

（12）安裝在工作井內的金屬構件皆應用鍍鋅扁鋼與接地裝置連接。每座工作井應設接地裝置，接地電阻不應大于100?。

（13）工作井兩端的排管孔口應封堵。

（14）在10%以上的斜坡排管中，應在標高較高一端的工作井內設置防止電纜因熱伸縮而滑落的構件。

（15）磚砌工作井設C20混凝土壓頂，壓角采用L50X5角鋼。要求工作井蓋板頂面標高應與行車路面標高一致。

（16）回填土按200mm厚分層夯實,夯實遍數根據土質壓實系數及所用機具確定。回填土不能有含腐蝕性物質，不能有木塊、碎布等有機物，以防誘發白蟻。



3、蓋板

（1）蓋板及其材質構成，應滿足承受荷載和適合環境耐久的要求。

（2）蓋板采用預制鋼筋混凝土蓋板，采用雙層雙向配筋，用型鋼焊接包邊鋼框。電纜溝的沉底不采用包邊鋼框。

（3）蓋板采用細石混凝土澆注，混凝土最大粒徑小于板厚的一半。要求蓋板平整、美觀。

（4）蓋板表面印有電纜標志。

（5）質量要求：蓋板角鋼邊框制作長度偏差≤3mm、寬度偏差≤3mm、對角線偏差≤3mm；蓋板制作長度偏差≤5mm、寬度偏差≤5mm、厚度偏差≤3mm、對角線偏差≤3mm、表面平整度偏差≤5mm。



4、施工工藝要點

（1）確定高程基點和溝邊線的基線，使用平水儀測定引入基溝內，確保溝段走向的水平平面；

（2）溝體開挖出土方應及時外運，不得隨意堆放；

（3）土方開挖的深度、寬度尺寸應符合設計要求做好排水、降水措施，按照放坡要求開挖；；

（4）溝體開挖時，密切注意地下管線、構筑物分布情況，發現問題，應立即停止開挖，并通知設計及監理人員，處理辦法解決后繼續施工；

（5）溝、坑結構軸線、標高符合要求，基底平整密實、無積水，排水坡度正確；

（6）模板必須有足夠的剛度、強度和穩定性；

（7）鋼筋制作安裝符合規范要求，按圖施工；

（8）砼澆筑厚度必須滿足設計要求，同時，坡度必須滿足設計及規范要求，防止積水；

（9）混凝土施工必須采用機械震搗；

（10）砌體工程應砂漿飽滿，上下錯縫，不得出現通縫現象；

（11）抹灰施工必須粘結牢固，無脫層、空鼓現象；

（12）電纜溝壓頂及溝蓋板平整順直，鋪設穩固無響動；

（13）拆模時間應根據當時氣溫計混凝土強度情況而定，不宜過早或過遲拆模，注意成品保護及澆水養護；

（14）承載能力符合設計要求；

（15）無明顯的變形、損傷、污染、銹蝕；

（16）焊縫高度、長度符合規范，焊縫均勻，無咬邊、夾渣、氣孔；

（17）蓋板表面整潔、無破損、無裂縫；

（18）鋼制的溝道蓋板規格尺寸等符合設計要求；

（19）砼平整密實、色澤均勻，表面無嚴重缺陷；

（20）棱角方正，棱邊順直；表面整潔、無破損、無裂縫；尺寸偏差在許可范圍內；

（21）預留孔洞尺寸、標高、平直度滿足設備安裝要求。



五、樣板圖片

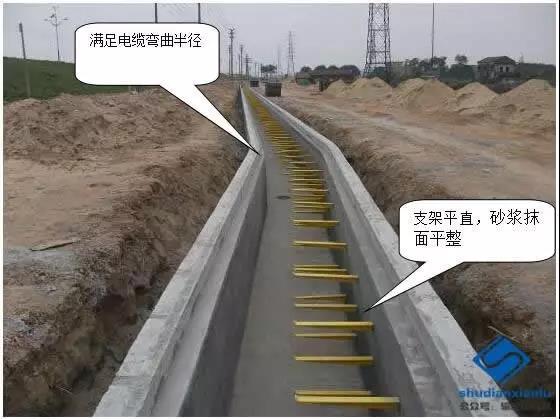

圖4：電纜溝

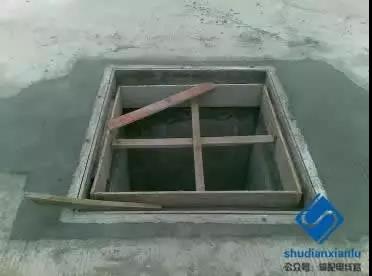

圖5： 工作井

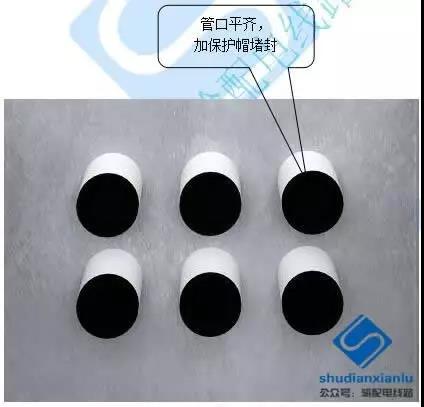

圖 6：工作井管口處理

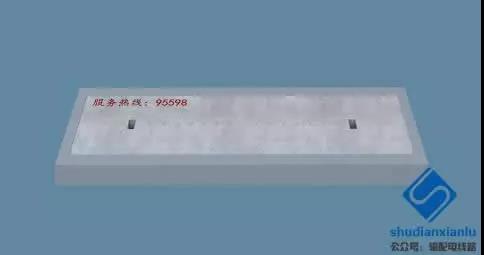

圖7： 角鋼包邊蓋板
