從圖9.18可以看出無功電流分配具有以下特點。

    i．改變某臺發電機的空載電壓，將使該發電機的調壓特性向上或向下平移，相應地，整個電站的調壓特性也會平移。如圖9.18中，把第二臺發電機的空載電壓由U₀₂提高到U′₀₂，則其調壓特性將上移到b′的位置，整個電站的調壓特性也由c上移到c′的位置。

    ii．利用平移發電機調壓特性的方法，可以在任意負載下改變發電機電壓，同時也可以任意改變發電機無功電流的分配關系。比如，在總無功負載I_Σ不變的情況下，把第二臺發電機的調壓特性上移到 b′的位置（虛線），電站的電壓將升高，同時第二臺發電機的無功電流將增加到I′₂，而第一臺發電機的無功電流將減小到I′₁。如果此時向下平移特性a，則可在進一步減小第一臺發電機無功電流的情況下，使電站的電壓保持不變。

    ⅲ．當電站的無功負載變化△I_∑時，發電機電壓按電站的調壓特性變化△U，而兩臺發電機無功電流的變化，分別與它們的調差率成反比，即

    以上情況表明，當具有不同調差率的發電機并聯時（假設它們的額定功率相同），借助于改變發電機空載電壓，只能得到某一工況下（某一固定無功負載下）無功電流的均勻分配，而當電站無功電流變化的時候，如果調壓特性不能自動地跟著平移，這種已有的無功電流均勻分配就遭到破壞，而且機組間調差率的差別越大，負載的不均衡程度就越大。

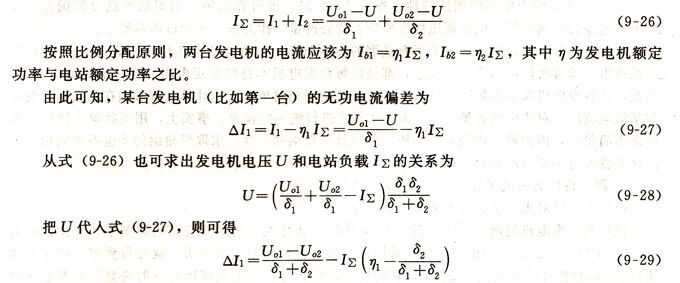

也可以把以上分析用公式加以定量地表達，為此，假定兩并聯發電機具有如圖9.19所示的特性1和特性2，它們的調差率分別為δ_l=tanα₁和Δ₂=tanα₂,空載電壓分別為U₁和U₂。假定在某一負載I_∑下，發電機的實際電壓為U₀。顯然，電站的無功負載I_∑與電壓U的關系可表示為

 式(9-28)、式(9-29)可以全部概括前面對調壓特性與負載分配關系的分析。事實上，式(9-28)表示了整個電站的調壓特性。令I(lǐng)_Σ=0代入，即得到發電機并聯后的電站空載電壓；若各發電機的調差度和空載電壓已知，給出I_∑，即可求出電站電壓，繪出整個電站的調壓特性，顯然，電站的調差率。式(9-29)則給出了發電機的無功電流偏差和各機組調壓特性及電站無功負載的關系。比如，令I(lǐng)_Σ=0代入式(9-29)，就得到發電機空載并聯后的無功環流；給出I_∑后，令△I=O，則可求出此I_∑工況下，為了滿足無功負載均衡分配所需要的空載電壓（若為已知）。當然，也可在其他條件已知的情況下，求出所需要的調差度。
